Cubeの仕様と役割について

Avatar
アート サポートセンター（ALLIGATE）
  • 更新
フォローする

■ Cubeとは

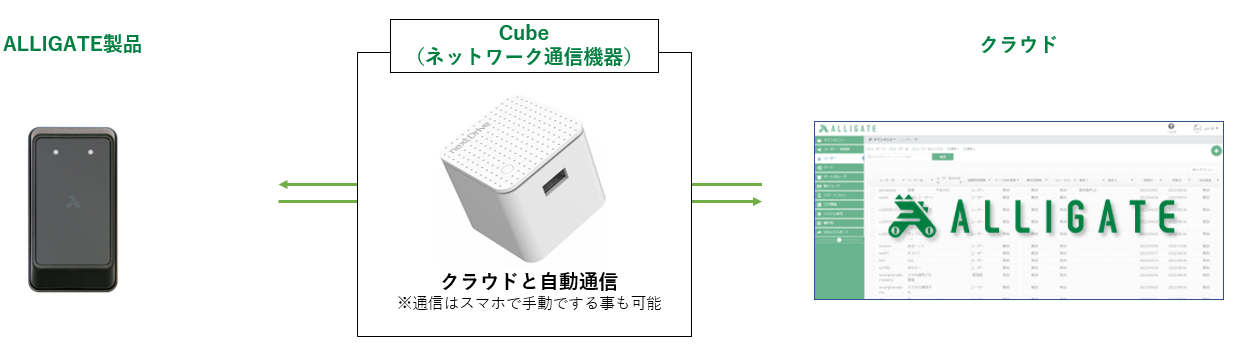

ALLIGATEの製品（Logger / Lock / eSumLock / HandleLock）が、クラウドと通信するための通信機器です。(*1)


*1 ALLIGATEではNextDrive社のHEMS/IoTゲートウェイ「Cube」に専用のソフトウェアを入れてカスタマイズしたものを提供しております



■ Cubeの役割

クラウドとの自動通信を行います。

ログ履歴の反映、ユーザーの追加や変更等の情報をALLIGATE製品にインターネット通信して反映します。

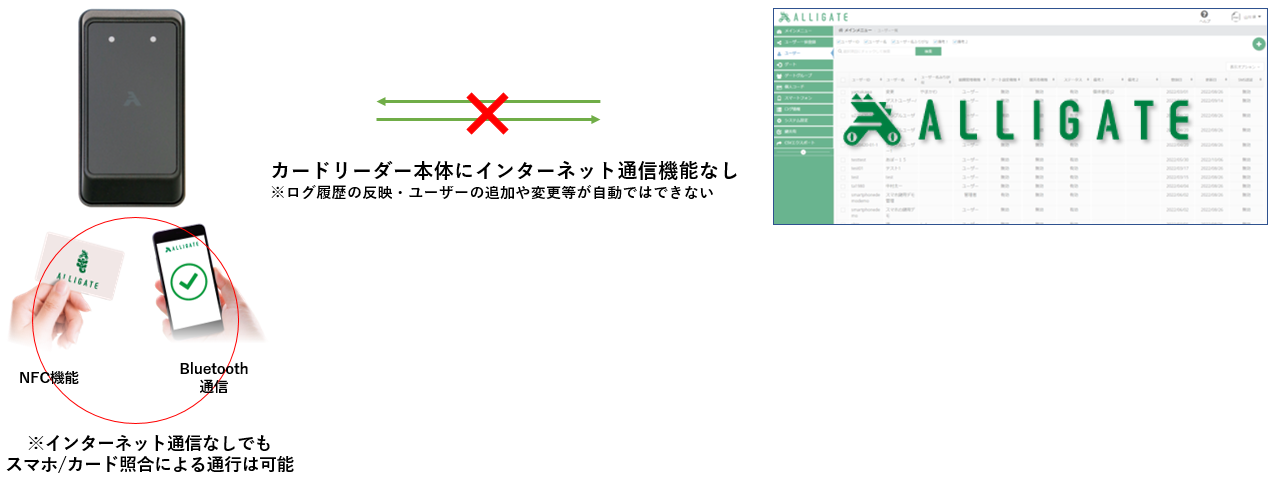

ALLIGATE製品（Logger / Lock / eSumLock / HandleLock）は、それ単体ではクラウドと通信する機能を有してません。

＜ALLIGATEデバイスがNFC/BLEしか持ってなくスタンドアロンで動く絵＞



クラウドの設定をALLIGATE製品へ反映、ログ情報はクラウドへ反映するためには、インターネット通信でつなぐ必要がございます。

＜ALLIGATEデバイスの設定反映/ログ送信をスマホで行う絵＞



ALLIGATEにおけるインターネット通信は、

・手動でスマホアプリで行う
・cube（自動通信機器）を設置し、自動で行う

の2パターンあります。

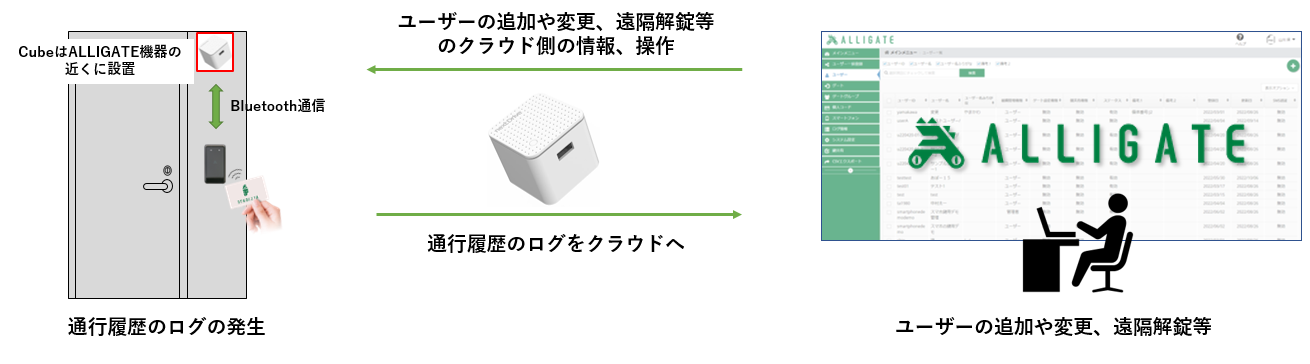

CubeをALLIGATE製品の近くに設置すると、クラウドの設定を自動的にALLIGATEデバイスへ反映し、ALLIGATEデバイス内のログを自動的にクラウドへ送信します。

＜ALLIGATEデバイスの設定反映/ログ送信をスマホで行う絵＞



Cubeを設置する事で設定変更や情報取得を遠隔地から行えるようになる為、運用の手間が大幅に削減できます。



■ Cubeが対応しているALLIGATEデバイス

ALLIGATE Lock　　　 標準で付属されてます　　　　　　　　　
ALLIGATE Logger　　
ALLIGATE eSumLock　　 オプション品として対応してます
ALLIGATE HandleLock
ALLIGATE PadLock/CylinderLock 対応してません



■ Cubeの仕様と構成品


規格概要

  • インターフェース：USB2.0
  • サイズ　　　　　：48mm x 48mm x 43mm
  • 重量　　　　　　：80 g

ハードウェア規格

  • 無線通信規格：
    ROHM 製 BP35C0 Wi-SUN 対応モジュール / ECHONET Lite / USB 2.0  /Bluetooth 4.0 / BLE / Wi-Fi b/n/g (2.4GHz) / ac (5GHz)
  • 電源：100V-240V 50 / 60Hz
  • USB 出力：5V、1.0A（旧モデルは0.5A）
  • フラッシュメモリー：16GB
  • システム：Linux 3.10
  • データセキュリティ：In neon 製 OPTIGATM セキュリティモジュール
  • 動作温度：0~40°C
  • 製品認証：TELEC、PSE、VCCI、AIF

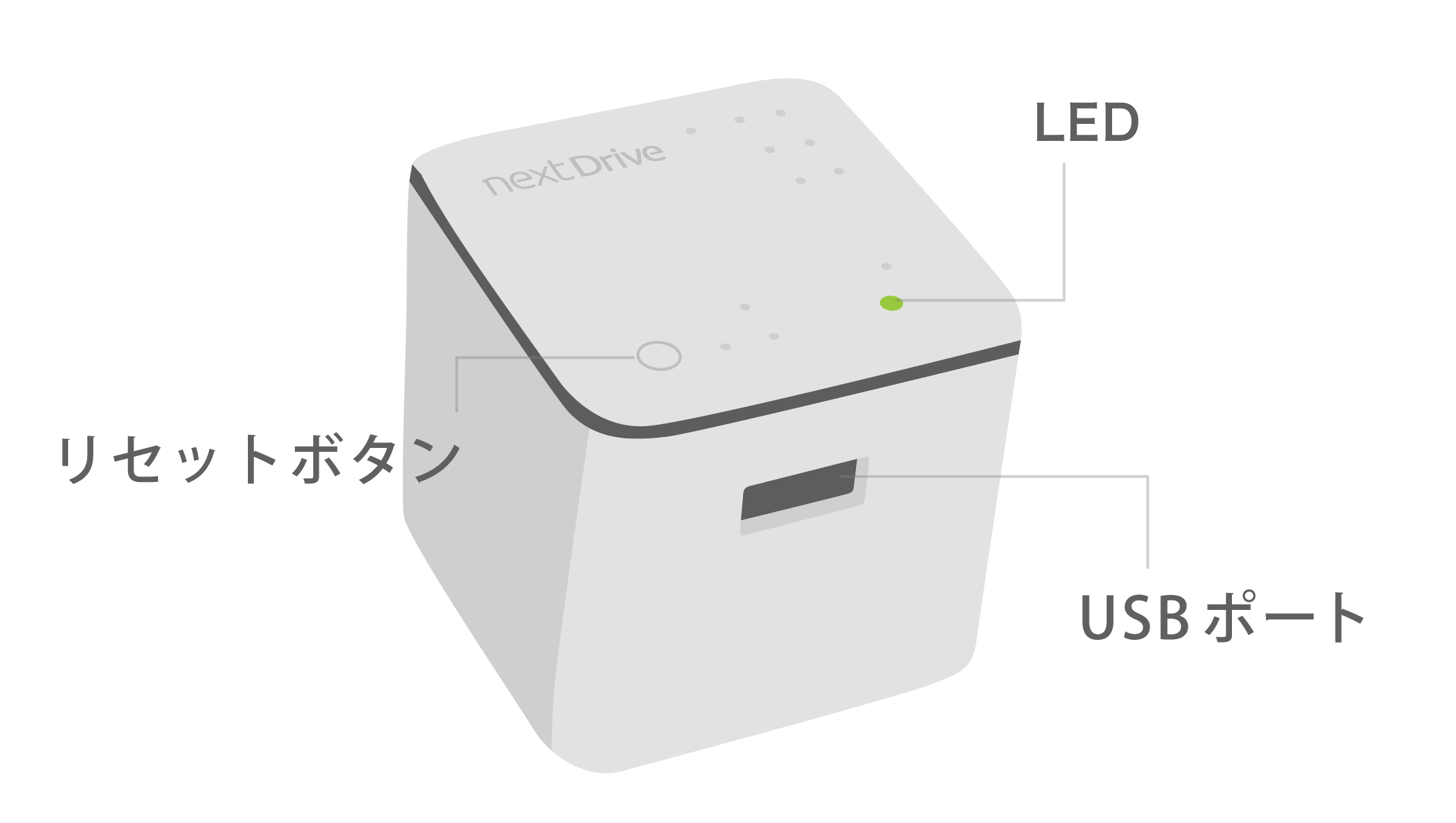

Cube 状態表示の LED 説明

LED 状態 状態
青色の点滅

起動中（コンセントから抜かないでください）
青色の点灯 ネットワークに接続していない（コンセントから抜かないでください）
緑色の点灯 ネットワークに接続完了
赤色と緑色（黄色）の点滅 工場出荷状態に戻す準備（その際、リセットボタンを離すとリセットがキャンセルとなる）
赤色の点灯 本体リセット中
約2分間赤色と青色に交互に点滅 ファームウェア更新中



LTEモジュール オプションについて

Cubeは２つの方法でインターネットを使ってクラウドと通信します

  1. WiFi
  2. LTE

LTEをご利用の場合、LTE対応USBモジュールをオプションでご利用頂けます。
＊2020年3月現在このオプションは無償で標準装備しており、
　LTEモジュールがセットアップされた状態でCubeとセットでご提供しております
